Zigbee模組在醫藥GSP監測儀上的應用
GSP是《藥品經營質量管理規范》的英文縮寫，是控制醫藥商品流通環節所有可能發生質量事故的因素從而防止質量事故發生的一整套管理程序，醫藥商品在其生產、經營和銷售的全過程中，由于內外因素作用，隨時都有可能發生質量問題，必須在所有這些環節上采取嚴格措施，才能從根本上保證醫藥商品質量。

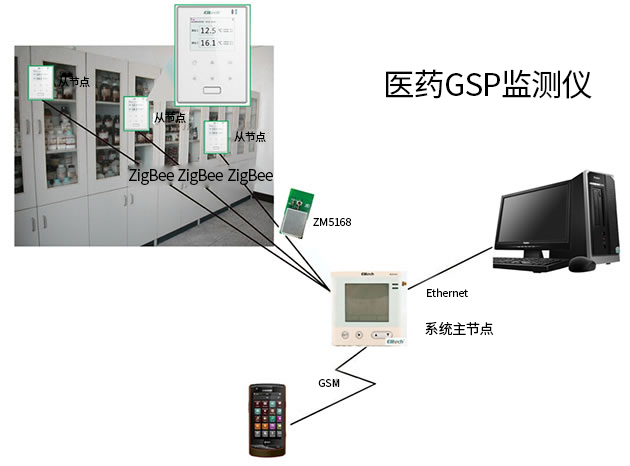

基于ZLG致遠ZM5168系列Zigbee模組的醫藥GSP監測儀就是為了確保醫藥產品在流通的各個環節中藥品存放環境的溫度、濕度能夠被實時監測而設計的。通過該GSP監測儀，溫濕度被實時監測并同步實時反饋到醫藥庫房人員，庫房人員再根據監測結果采取相關措施。
該醫藥GSP監測儀的設計者為我國制冷溫控行業的標桿性企業，項目開發初期其對2.4G Zigbee模組的選型非常謹慎，因為一個GSP監測儀包含20~30個Zigbee從機節點，系統Zigbee網絡能否高效、穩定的工作直接關系到整個GSP檢測儀的可靠性和用戶體驗。客戶前期選型時對Zigbee模組提出了如下3個核心要求：
- 模組內嵌穩定可靠的組網協議，且數據通過串口進行透明傳輸；
- 模組在無障礙情況下能傳輸200m，同時能穿透兩堵鋼筋混泥土墻；
- 1uA左右的低功耗電流。
ZLG致遠ZM5168系列Zigbee無線模組各項參數均能滿足客戶需求，客戶經反復仔細測試評估后最終選用，目前已DWIN。

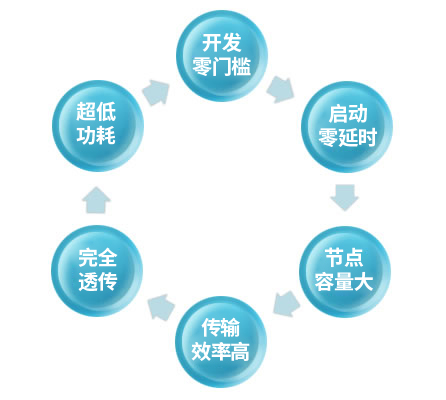

由于ZigBee無線協議棧的復雜性，以往用戶基于ZigBee無線協議棧自行開發時，多缺乏對ZigBee協議棧的深入認識，導致產品開發周期長、開發難度大，且始終存在網絡性能不穩定等諸多隱性問題。這也是ZLG致遠研發FastZigBee協議的初衷，以提供用戶穩定可靠的實用型協議。ZLG致遠ZM5168內嵌FastZigBee協議，FastZigBee的主要特點如下：
- 1ms啟動網絡、10ms的傳輸響應、數據傳輸效率出眾；
- 網絡容量終端節點數達到65535個；
- 終端節點功耗低至100nA，低于目前大多數Zigbee模組；
- 支持多級中繼功能；
- 數據通過UART全透明傳輸 ；
- 支持短地址功能，可隨用戶應用自由修改；
- 具有更大的鏈路預算功能。

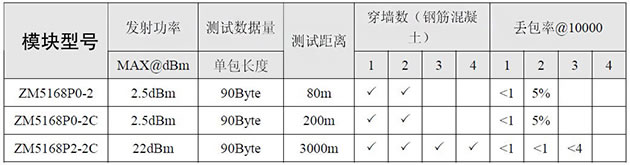

ZM5168系列Zigbee無線模組通訊距離性能，及數據丟包率測試結果如下：

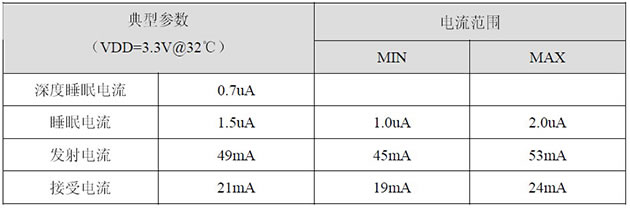

ZM5168系列Zigbee無線模組各工作狀態下的電流消耗如下：
Zigbee模組實際現場使用中，空氣的電磁波是非常豐富的，有來自Wi-Fi、藍牙、甚至是自身數據發射造成的同頻干擾。而電磁波在同頻干擾的情況下，容易造成數據丟失，那么ZM5168是如何解決這個問題的呢？

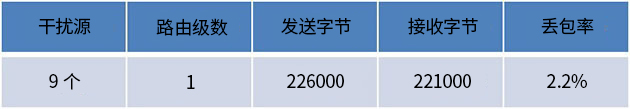

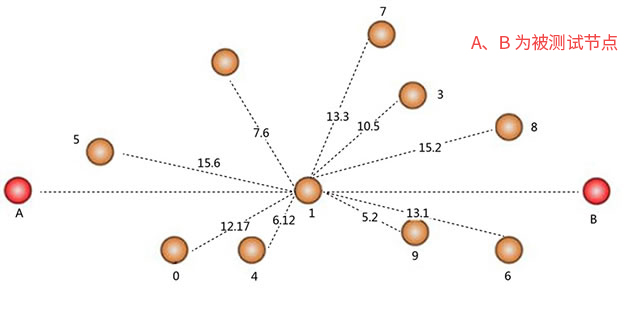

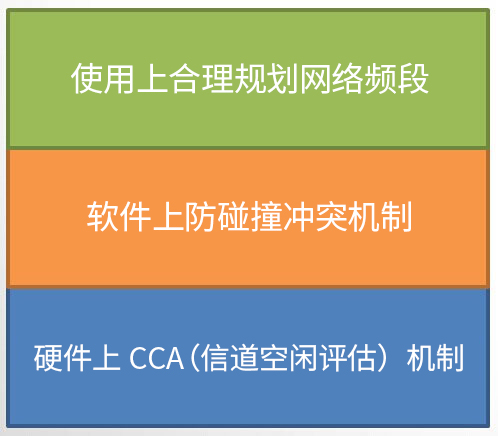

ZM5168便是通過如上三個方法解決電磁波干擾問題的，從而確保了模組通信的可靠穩定性。下面是ZM5168抗干擾能力的測試情況：
鑒于ZM5168系列Zigbee模組的強大功能及高可靠穩定性，該制冷溫控行業標桿性客戶除了將ZM5168應用在醫藥GSP監測儀外，還馬上準備將ZM5168應用在其主打的冷鏈物流行業中，項目前景看好！
