【硬件設計】ESD器件在保護電路中的應用
USB1.1、USB2.0、SD卡、MMC卡等接口，因為用戶使用中經常性熱插拔，板上的芯片非常容易受靜電影響。這種應用場合不能使用普通的穩壓管等信道進行保護，因為穩壓管的反應速率太慢、且容性負載較大，會影響信道上的數據通信。NXP特提供以下方案供客戶參考。

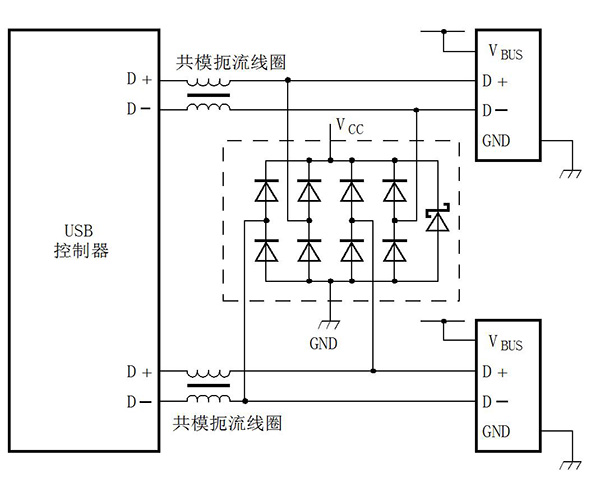

下圖為PRTR5V0U4D在雙路USB應用中的連接示意圖。

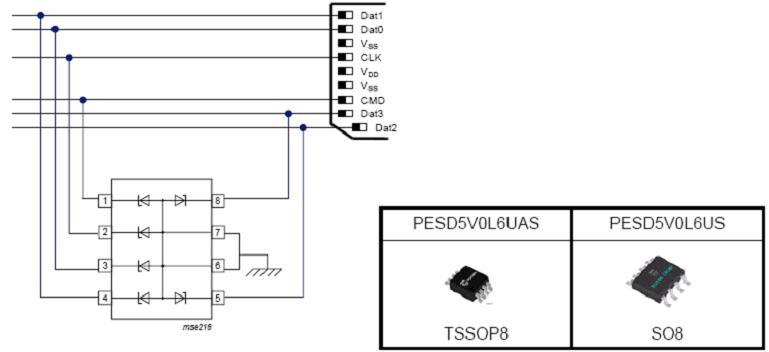

下圖為PESD5V0L6AS / PESD5V0L6US 在SD卡保護電路中的連接示意圖。

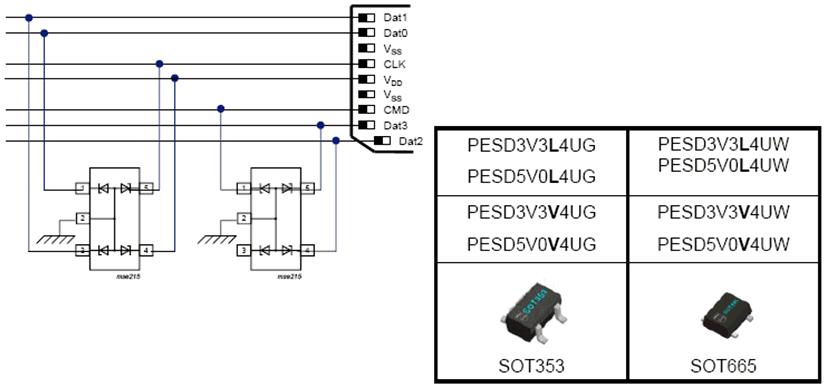

下圖為PESD3V3L4Ux / PESD5V0V4Ux 在SD卡保護電路中的連接示意圖。
下圖為PESD3V3L4Ux / PESD5V0L4Ux / PESD3V3V4Ux / PESD5V0V4Ux 在MMC多媒體卡保護電路中的連接示意圖。

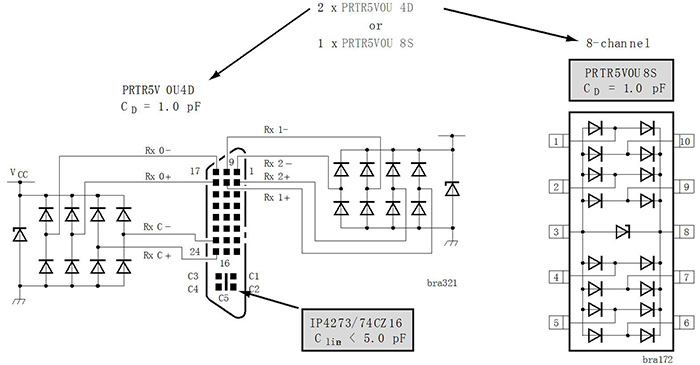

DVI和HDMI接口已常用于數字視頻與音頻和顯示平板的連接。由于高頻信號（最高達1.6GHz）的處理要求這些數據線配置極低的線路電容。Philips提供了獨特的1pF的線路電容保護器件。性能繼續維持8 kV的可接觸的IEC61000-4-2標準。下圖為NXP ESD器件在DVI / HDMI接口保護電路中的連接示意圖。
下圖為PRTR5V0U4D / PESD5V0L4Ux在獨立Audio/Video接口保護電路中的連接示意圖。
下圖為PRTR5V0U4D / PESD5V0L5Ux在S-Audio/Video接口保護電路中的連接示意圖。

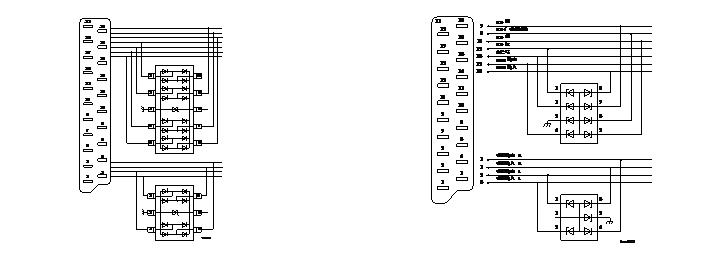

SCART接口在電視機到錄像機，機頂盒，DVD錄像機和人造衛星接收器的連接中得到了廣泛的應用。由于這些應用中使用了敏感的IC器件，ESD保護顯得非常重要。尤其是視頻和音頻信號線。NXP推薦以下器件供客戶參考PESD5V0L5Ux / PESD5V0L7Bx。

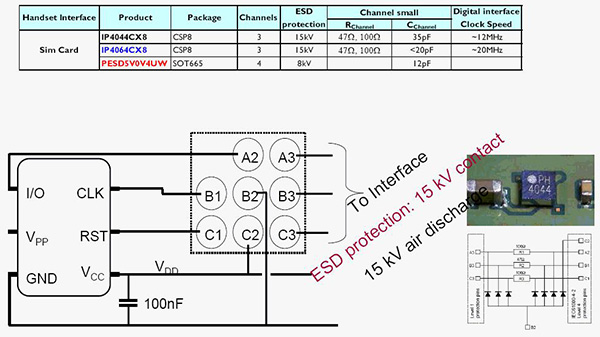

下圖為IP系列ESD保護器件在SIM卡保護電路中的連接示意圖。

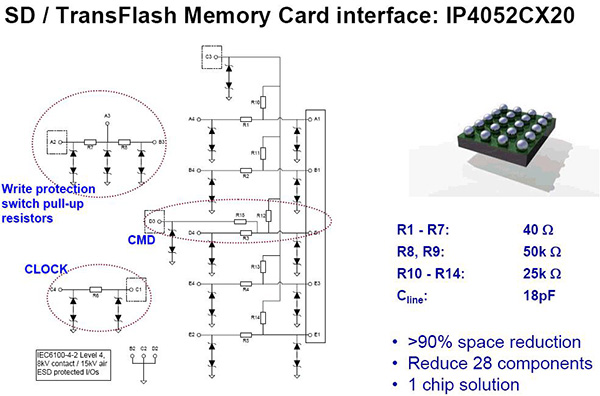

下圖為IP系列ESD保護器件在SD/MMC多媒體卡保護電路中的應用示意圖。

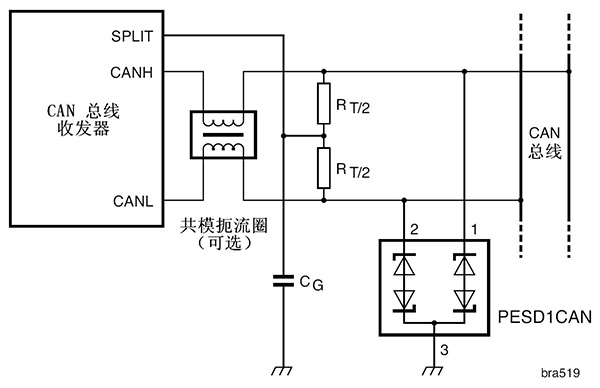

CAN總線、LIN總線初期主要應用于汽車電子中，目前兩種總線已經廣泛應用各種中短距離總線場所，如工控、汽車電子等惡劣環境中。NXP推薦您在此類接口中加入ESD保護器件以增強您的系統的可靠型，推薦連接示意圖如下所示。
